Bộ file CAD nhà bảo vệ đầy đủ gồm các bản vẽ kiến trúc, kết cấu khung thép, chi tiết cửa và sơ đồ điện nước giúp kỹ sư triển khai dự án nhanh chóng và chính xác. Tùy vào quy mô công trình như khu công nghiệp, tòa nhà văn phòng hay công trường xây dựng mà bản vẽ chòi bảo vệ sẽ có các tiêu chuẩn về diện tích và vật liệu khác nhau.
Ở bài viết này, BCD House cung cấp thư viện bản vẽ file CAD nhà chòi bảo vệ công trường được chọn lọc kỹ lưỡng, đảm bảo tính ứng dụng cao và phù hợp với các giải pháp xây dựng lắp ghép hiện đại hiện nay nhé.
Tại sao kiến trúc sư cần bộ file CAD thiết kế chòi canh bảo vệ chuẩn?

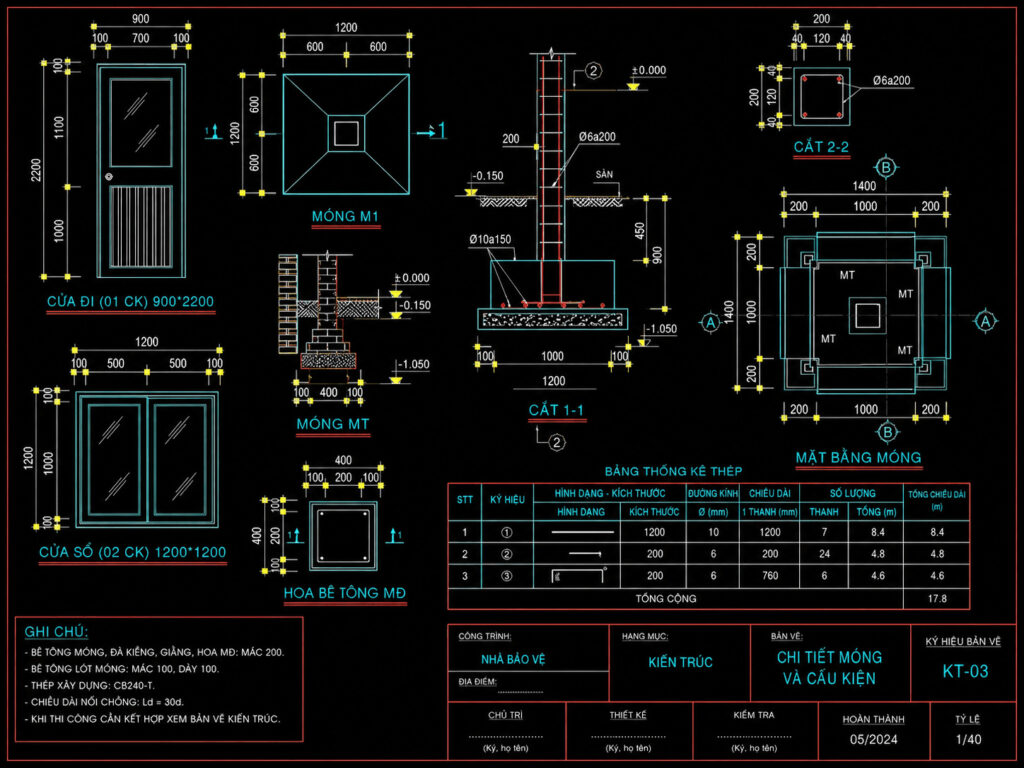

Việc sở hữu bộ file CAD thiết kế chòi canh bảo vệ chuẩn giúp người thiết kế tiết kiệm đến 70% thời gian so với việc triển khai từ đầu. Thay vì phải tính toán lại kích thước khung kèo hay tiết diện thép, bạn có thể dựa trên các mẫu đã được kiểm chứng về khả năng chịu lực và độ bền trong thực tế thi công.
Bản vẽ chuẩn không chỉ đảm bảo về mặt kỹ thuật mà còn tối ưu hóa tầm nhìn 360 độ cho nhân viên an ninh. Các chi tiết về bệ cửa sổ, vị trí đặt bàn làm việc và khoảng hở cửa đi đều được tính toán dựa trên nhân trắc học, giúp không gian nhỏ hẹp bên trong chòi canh vẫn đảm bảo sự thông thoáng và thuận tiện khi vận hành.
05 thành phần chính trong bản vẽ chòi bảo vệ chuyên nghiệp
Một hồ sơ thiết kế đầy đủ cho các công trình phụ trợ như nhà bảo vệ cần đảm bảo các hạng mục chi tiết để đơn vị sản xuất và lắp đặt không gặp sai sót.
Mặt bằng bố trí công năng và vị trí cửa quan sát
Mặt bằng cần thể hiện rõ kích thước thông thủy và kích thước phủ bì. Quan trọng nhất là cách bố trí hệ thống cửa sổ kính ở 3 hoặc 4 mặt để đảm bảo tầm nhìn bao quát. Thông thường, bệ cửa sổ được thiết kế ở độ cao từ 900mm – 1100mm để nhân viên bảo vệ có thể quan sát tốt nhất cả khi ngồi và đứng.
Chi tiết kết cấu khung thép và mái
Kết cấu khung thép của chòi bảo vệ thường sử dụng thép hộp kẽm hoặc thép hình định hình. Bản vẽ chi tiết mái cần thể hiện độ dốc thoát nước và các lớp vật liệu cách nhiệt. Với các mẫu chòi bảo vệ hiện đại, phần mái thường được thiết kế đua ra ngoài từ 300mm – 500mm để che nắng mưa cho hệ thống cửa kính.
Sơ đồ hệ thống điện và thiết bị phụ trợ
Dù diện tích nhỏ, hệ thống điện cần bố trí khoa học gồm: đèn chiếu sáng nội thất, đèn pha quan sát ngoại thất, ổ cắm cho máy tính/điện thoại và vị trí lắp đặt máy lạnh hoặc quạt thông gió. Bản vẽ điện phải tuân thủ các nguyên tắc an toàn, đi âm tường hoặc đi trong ống gen kỹ thuật để đảm bảo thẩm mỹ.
Tải ngay file CAD nhà bảo vệ chuẩn tại BCD House:

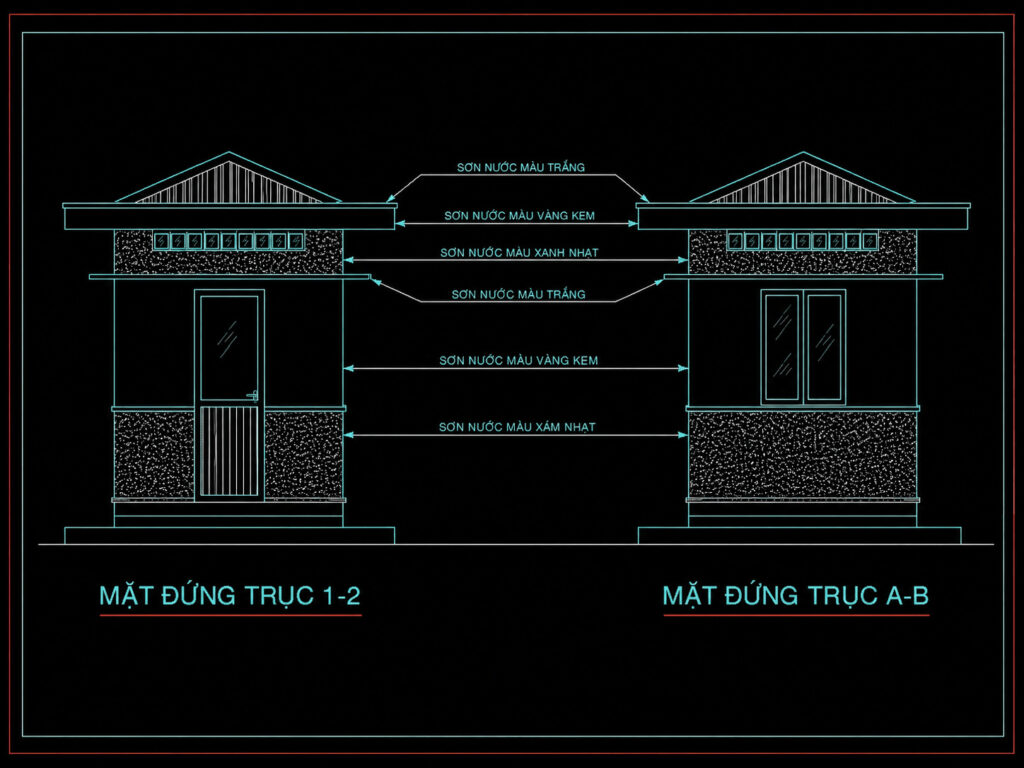

Phân loại 04 mẫu nhà bảo vệ được sử dụng phổ biến
Dựa trên nhu cầu sử dụng và ngân sách đầu tư, khách hàng có thể lựa chọn các phương án thi công dựa trên các mẫu file CAD phổ biến sau:
- Nhà bảo vệ khung thép mái tôn: Giải pháp tiết kiệm nhất, thường dùng cho các công trường xây dựng tạm thời.
- Nhà bảo vệ lắp ghép bằng tấm Panel: Đây là giải pháp thế mạnh của BCD House với khả năng cách nhiệt tuyệt đối, thi công cực nhanh và thẩm mỹ hiện đại phù hợp cho các khu đô thị cao cấp.
- Chòi bảo vệ bằng nhựa composite: Trọng lượng nhẹ, dễ di chuyển nhưng khó sửa chữa và tùy biến công năng.
- Văn phòng bảo vệ container: Sử dụng container 10 feet cải tạo, mang lại vẻ ngoài hầm hố, chắc chắn và khả năng di động cao.
So sánh vật liệu thi công và thông số kỹ thuật nhà bảo vệ
Việc lựa chọn giữa xây dựng truyền thống và nhà lắp ghép sẽ ảnh hưởng trực tiếp đến tiến độ và tính linh hoạt của dự án. Bảng dưới đây giúp bạn có cái nhìn tổng quan:
| Tiêu chí | Nhà bảo vệ xây gạch | Nhà bảo vệ lắp ghép |
|---|---|---|
| Thời gian thi công | 7 – 10 ngày | 1 – 2 ngày |
| Tính linh động | Cố định, phải đập bỏ khi di dời | Dễ dàng di chuyển bằng xe cẩu |
| Khả năng cách nhiệt | Trung bình | Rất tốt (nhờ tấm Panel cách nhiệt) |
| Chi phí đầu tư | Phát sinh nhiều vật liệu phụ | Giá trọn gói, ít phát sinh |
Lời khuyên từ BCD House: Nếu bạn cần chòi bảo vệ cho các khu công nghiệp hoặc dự án có kế hoạch mở rộng tương lai, hãy ưu tiên chọn phương án nhà lắp ghép khung thép. Phương án này vừa đảm bảo vẻ ngoài chuyên nghiệp, vừa dễ tái sử dụng hoặc di chuyển sang vị trí mới khi cần thiết.
Hướng dẫn sử dụng file CAD nhà bảo vệ và lưu ý kỹ thuật

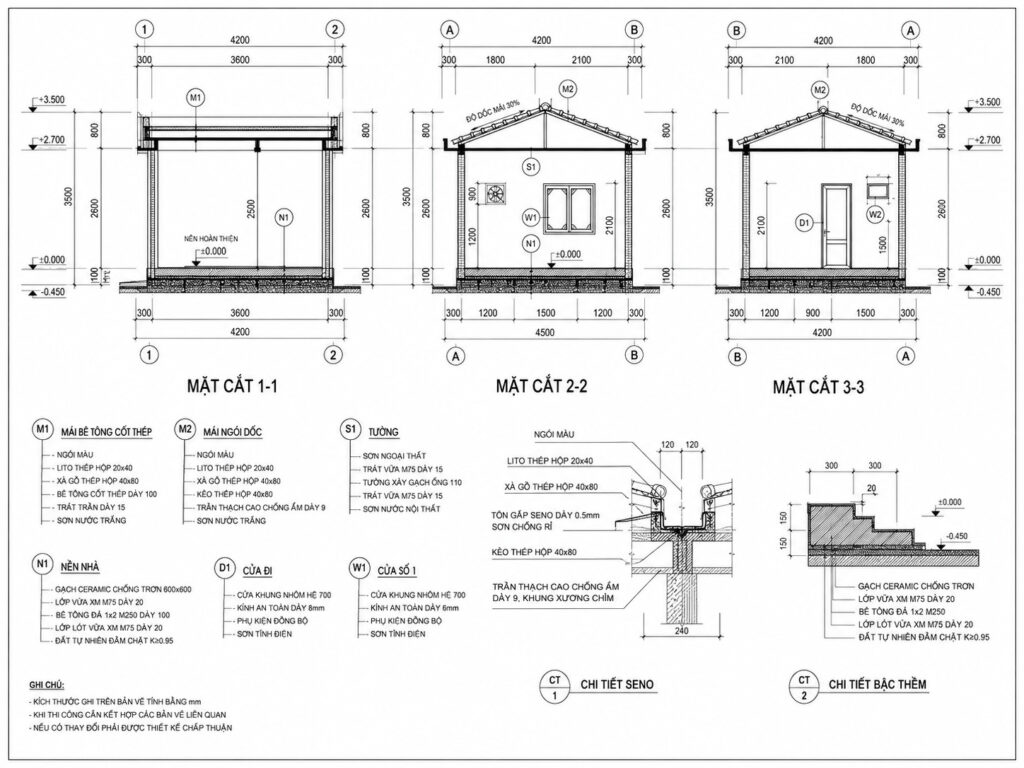

Khi tải bản vẽ nhà bảo vệ về máy, người dùng sẽ gặp phải lỗi mất định dạng font chữ hoặc không khớp tỷ lệ in ấn. Bạn nên kiểm tra và cài đặt đầy đủ bộ font SHX kiến trúc trước khi mở file. Ngoài ra, hãy kiểm tra hệ đơn vị (Unit) trong AutoCAD để đảm bảo bản vẽ đang sử dụng mm thay vì inches, tránh sai số khi bàn giao cho thợ thi công.
Về mặt bố trí mặt bằng, chòi canh bảo vệ nên được đặt ở vị trí cao hơn mặt đường từ 15cm – 30cm để tránh ngập nước và tăng tầm nhìn. Nếu chòi bảo vệ đặt ở khu vực trống trải, cần bổ sung chi tiết dây chống sét và neo giằng móng chắc chắn vào bản vẽ kết cấu để đảm bảo an toàn trong mùa mưa bão.
FAQs – Câu hỏi thường gặp về bản vẽ và thi công nhà bảo vệ
1. Kích thước tiêu chuẩn cho một chòi bảo vệ đơn là bao nhiêu?
Kích thước phổ biến cho 1 nhân viên là 1.2m x 1.2m hoặc 1.5m x 1.5m. Đối với trạm gác có 2 nhân viên trực, kích thước nên từ 2m x 2m hoặc 1.5m x 2.5m để đảm bảo không gian làm việc.
2. File CAD tải về có bao gồm phần dự toán vật liệu không?
Hồ sơ bản vẽ sẽ đi kèm bảng thống kê thép và vật liệu chính. Tuy nhiên, bảng dự toán chi tiết về đơn giá sẽ thay đổi theo thời điểm, bạn nên liên hệ BCD House để có báo giá thực tế nhất.
3. Nhà bảo vệ lắp ghép bằng panel có chịu được nắng nóng không?
Rất tốt. Tấm Panel EPS hoặc Rockwool có cấu trúc 3 lớp với lõi cách nhiệt chuyên dụng, giúp nhiệt độ bên trong luôn ổn định và tiết kiệm điện năng khi sử dụng máy lạnh.
4. Làm thế nào để in ấn bản vẽ CAD chòi bảo vệ đúng tỷ lệ?
Bạn nên sử dụng Layout trong AutoCAD để thiết lập khung bản vẽ (thường là A3 hoặc A4). Khi in, hãy chọn lệnh Plot và chọn đúng tỷ lệ (ví dụ 1:20 hoặc 1:50) tùy vào độ chi tiết của hạng mục.
5. BCD House có nhận thi công theo bản vẽ có sẵn của khách hàng không?
Có. BCD House sẵn sàng tiếp nhận file thiết kế từ khách hàng, tư vấn điều chỉnh kết cấu để tối ưu chi phí sản xuất tại xưởng và triển khai lắp đặt hoàn thiện tại công trình.
Việc chuẩn bị hồ sơ file CAD nhà bảo vệ kỹ lưỡng là bước đệm quan trọng để sở hữu một công trình phụ trợ bền đẹp, đúng công năng và chuyên nghiệp. BCD House mang đến giải pháp thi công nhà lắp ghép trọn gói với tốc độ vượt trội và chi phí tối ưu.
Nếu bạn đang cần tư vấn chi tiết về kết cấu hoặc báo giá bản vẽ chòi bảo vệ theo yêu cầu riêng, hãy liên hệ ngay với đội ngũ BCD House qua hotline 0888 672 676 để được hỗ trợ nhanh nhé.
